Трубоукладчик ТГ-503 предназначен для выполнения комплекса работ по обустройству нефтяных и газовых месторождений и при строительстве магистральных трубопроводов диаметром трубы до
1420 мм. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
ЯМЗ-850.10
(АО "Автодизель", г. Ярославль),
КТTA19-C (CUMMINS, США) |
| Тип |
|
Дизельный,
4-х тактный, с жидкостным
охлаждением и газотурбинным
наддувом. |
| Эксплуатационная
мощность, л.с. (кВт) |
|
ЯМЗ-353;КТТА-388 |
| Номинальная
частота вращения, об/мин |
|
1
900 |
| Количество
цилиндров |
|
ЯМЗ-12V;КТТА-6P |
| Удельный расход топлива,
г/кВт.час |
|
ЯМЗ-231;КТТА-277 |
| Рабочий объем,
л |
|
ЯМЗ-25,86;КТТА-18,85 |
| |
|
ГРУЗОПОДЪЕМНОЕ ОБОРУДОВАНИЕ ТРУБОУКЛАДЧИКА ТГ-503 |
С
гидростатическим независимым
приводом для стрелы и крюка,
обеспечивающим два скоростных
диапазона. Тормоза лебедок
постояннозамкнутые многодисковые,
работающие в масле с гидравлическим
управлением и принудительной
смазкой.
|
| Скорость
крюка, м/мин: |
|
|
| Подъем/опускание: |
|
|
|
1 передача |
|
3,5/4,1 |
| 2
передача |
|
10,6/12,5 |
| Диаметр/ширина
барабана, мм: |
|
|
| крюка |
|
400/320 |
| стрелы |
|
400/320 |
| Диаметр/длина
троса крюка, мм/м |
|
21/100 |
| Диаметр/длина
троса стрелы, мм/м |
|
21/82 |
| Масса
противовеса с рамой, кг |
|
11
317 |
| Кратность
полиспастов: |
|
|
| грузового |
|
8 |
| стрелового |
|
6 |
| Длина
стрелы, м |
|
8,9 |
| Масса
стрелы трубоукладчика, кг |
|
2
852 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Система
смазки двигателя, л |
|
ЯМЗ-75;КТТА-59 |
| Топливный
бак, л |
|
760 |
| Система
охлаждения, л |
|
196 |
| Трансмиссия
с гидросистемой привода навесного
оборудования, л |
|
385 |
| Бортовая
передача трубоукладчика, л |
|
40x2 |
|
|
|
КАБИНА
ТРУБОУКЛАДЧИКА ТГ-503 |
Одноместная,
установленная на резиновых
амортизаторах, с защитой стекол от
обрыва тросов. Шумопоглощающая
обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под
индивидуальный вес и рост оператора
сиденье, вентиляционная установка с
калориферным обогревателем
обеспечивают оператору комфортные
условия труда. Переключение передач
и направления движения
осуществляется одним рычагом.
Управление кинематически
связанными бортовыми фрикционами и
тормозами производится двумя
рычагами, расположенными перед
оператором. Управление лебедками
подъема/опускания крюка и стрелы, а
также механизмом регулирования
положения противовеса
осуществляется тремя рычагами. Все
рычаги управления расположены в
зоне комфорта.
|
| БОРТОВЫЕ ПЕРЕДАЧИ ТРУБОУКЛАДЧИКА ТГ-503
|
| Двухступенчатая,
I-я - ступень - шестерни
внешнего зацепления, II-я ступень -
планетарная (с остановленной
коронной шестерней). Для
обеспечения замены в полевых
условиях ведущая звездочка
выполнена из секторов, которые
крепятся болтами.
|
|
|
|
ХОДОВАЯ ЧАСТЬ ТРУБОУКЛАДЧИКА ТГ-503
|
| Жесткая, с поперечной балкой, с гусеницей, состоящей из штампованных звеньев с уплотненным и смазанным на весь срок службы шарниром, с разъемным замыкающим звеном. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "DUO-CONE". |
| Количество
опорных катков- |
|
18
(по 9 с каждой стороны) |
| Количество
поддерживающих катков- |
|
4 (по 2 с
каждой стороны) |
| Количество
звеньев в одной гусенице- |
|
48 |
| Ширина
башмака гусеницы, мм- |
|
860 |
| Высота
грунтозацепа, мм- |
|
90 |
| Шаг
звена, мм- |
|
250 |
| Площадь
опорной поверхности,кв. м- |
|
7,31 |
| |

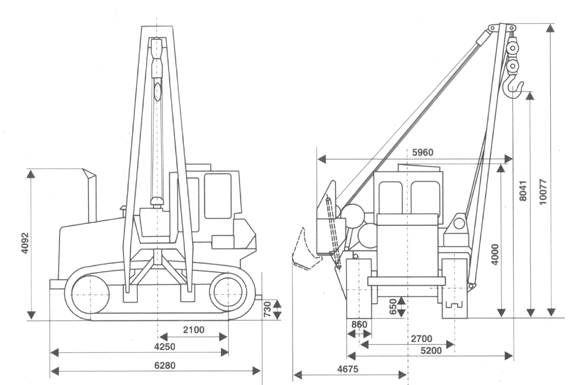

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ
АГРЕГАТА |
|
|
| Грузоподъемность,
т |
|
|
| -на
плече 2,5 м |
|
50 |
| -на
плече 1,22 м |
|
102 |
| Скорость
движения, км/час |
|
|
| -вперед |
|
0-12,3 |
|
-назад |
|
0-14,6 |
|
Момент
устойчивости, тм |
|
125 |
| База
трубоукладчика, мм |
|
4
250 |
| Колея,
мм |
|
2 700 |
| Дорожный
просвет, мм |
|
650 |
| Масса
эксплуатационная, кг |
|
68 685 |
|
|
|
|
|
|
|
|
|
|
|
