Трубоукладчик ТГ-321 предназначен для выполнения комплекса работ по обустройству нефтяных и газовых месторождений и при строительстве магистральных трубопроводов диаметром трубы до 1200 мм. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
КТTA19-Е
(CUMMINS, США) |
| Завод-изготовитель
|
|
CUMMINS,
США |
| Тип |
|
Дизельный,
4-х тактный, с жидкостным
охлаждением и газотурбинным
наддувом. |
| Эксплуатационная
мощность, л.с. (кВт) |
|
279 |
| Номинальная
частота вращения, об/мин |
|
1775 |
| Количество
цилиндров |
|
6Р |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
140х140 |
| Удельный расход топлива,
г/кВт.час |
|
233 |
| Рабочий объем,
л |
|
18,85 |
| |
|
ГРУЗОПОДЪЕМНОЕ ОБОРУДОВАНИЕ ТРУБОУКЛАДЧИКА ТГ-321 |
С
гидростатическим независимым
приводом для стрелы и крюка,
обеспечивающим два скоростных
диапазона. Тормоза лебедок
постояннозамкнутые многодисковые,
работающие в масле с гидравлическим
управлением и принудительной
смазкой.
|
| Скорость
крюка, м/мин: |
|
|
| Подъем/опускание: |
|
|
|
1 передача |
|
5,2/10,0 |
| 2
передача |
|
5,2/15,71 |
| Диаметр/ширина
барабана, мм: |
|
|
| крюка |
|
400/320 |
| стрелы |
|
400/3200 |
| Диаметр/длина
троса крюка, мм/м |
|
21/60 |
| Диаметр/длина
троса стрелы, мм/м |
|
21/52 |
| Масса
одного противовеса, кг |
|
1835 |
| Масса
противовеса с рамой, кг |
|
7878 |
| Кратность
полиспастов: |
|
|
| грузового |
|
5 |
| стрелового |
|
4 |
| Максимальный
подъем крюка трубоукладчика, мм |
|
6858 |
| Длина
стрелы, м |
|
7,6 |
| Масса
стрелы трубоукладчика, кг |
|
2311 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Система
смазки двигателя, л |
|
75 |
| Топливный
бак, л |
|
620 |
| Система
охлаждения, л |
|
173 |
| Трансмиссия
с гидросистемой привода навесного
оборудования, л |
|
360 |
| Бортовая
передача трубоукладчика, л |
|
31x2 |
|
|
|
КАБИНА
ТРУБОУКЛАДЧИКА ТГ-321 |
Одноместная,
установленная на резиновых
амортизаторах, с защитой стекол от
обрыва тросов. Шумопоглощающая
обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под
индивидуальный вес и рост оператора
сиденье, вентиляционная установка с
калориферным обогревателем
обеспечивают оператору комфортные
условия труда. Переключение передач
и направления движения
осуществляется одним рычагом.
Управление кинематически
связанными бортовыми фрикционами и
тормозами производится двумя
рычагами, расположенными перед
оператором. Управление лебедками
подъема/опускания крюка и стрелы, а
также механизмом регулирования
положения противовеса
осуществляется тремя рычагами. Все
рычаги управления расположены в
зоне комфорта.
|
| БОРТОВЫЕ ПЕРЕДАЧИ ТРУБОУКЛАДЧИКА ТГ-321
|
| Двухступенчатая,
I-я - ступень - шестерни
внешнего зацепления, II-я ступень -
планетарная (с остановленной
коронной шестерней). Для
обеспечения замены в полевых
условиях ведущая звездочка
выполнена из секторов, которые
крепятся болтами.
|
|
|
|
ХОДОВАЯ ЧАСТЬ ТРУБОУКЛАДЧИКА ТГ-321
|
| Жесткая, с поперечной балкой, с гусеницей, состоящей из штампованных звеньев с уплотненным и смазанным на весь срок службы шарниром, с разъемным замыкающим звеном. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "DUO-CONE". |
| Количество
опорных катков- |
|
16
(по 8 с каждой стороны) |
| Количество
поддерживающих катков- |
|
4 (по 2 с
каждой стороны) |
| Количество
звеньев в одной гусенице- |
|
41 |
| Ширина
башмака гусеницы, мм- |
|
840 |
| Высота
грунтозацепа, мм- |
|
80 |
| Шаг
звена, мм- |
|
250 |
| Площадь
опорной поверхности,кв. м- |
|
6,05 |
| |

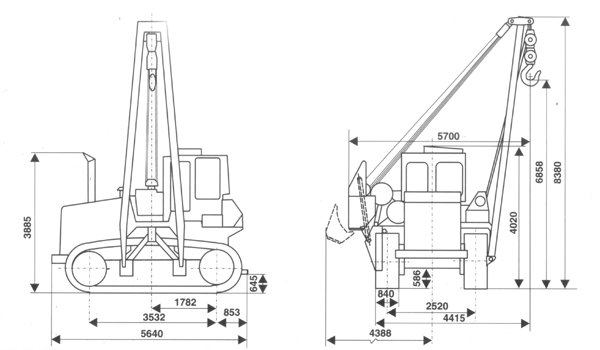

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ
АГРЕГАТА |
|
|
| Грузоподъемность,
т |
|
|
| -на
плече 2,5 м |
|
32 |
| -на
плече 1,22 м |
|
65,6 |
| Скорость
движения, км/час |
|
|
| -вперед |
|
0-11,8 |
|
-назад |
|
0-14,2 |
|
Момент
устойчивости, тм |
|
80 |
| База
трубоукладчика, мм |
|
3
532 |
| Колея,
мм |
|
2 520 |
| Дорожный
просвет, мм |
|
586 |
| Масса
эксплуатационная, кг |
|
50 950 |
|
|
|
|
|
|
|
|
|
|
|
