Трубоукладчик ТГ-221 предназначен для выполнения комплекса работ по обустройству нефтяных и газовых месторождений и при строительстве магистральных трубопроводов диаметром трубы до
1020 мм. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
ЯМЗ-238НД4-1
(АО "Автодизель", г. Ярославль),
NTA855-C (CUMMINS, США) |
| Тип |
|
Дизельный,
4-х тактный, с жидкостным
охлаждением и турбонаддувом. |
| Эксплуатационная
мощность, л.с. (кВт) |
|
192
(261) |
| Номинальная
частота вращения, об/мин |
|
1
900 |
| Количество
цилиндров |
|
ЯМЗ-8V;
CUMMINS-6P |
| Удельный расход топлива,
г/кВт.час |
|
ЯМЗ-240;
CUMMINS-233 |
| Рабочий объем,
л |
|
ЯМЗ-14,86;
CUMMINS-14,01 |
| |
|
ГРУЗОПОДЪЕМНОЕ ОБОРУДОВАНИЕ ТРУБОУКЛАДЧИКА ТГ-221 |
С
гидростатическим независимым
приводом для стрелы и крюка,
обеспечивающим два скоростных
диапазона. Тормоза лебедок
постояннозамкнутые многодисковые,
работающие в масле с гидравлическим
управлением и принудительной
смазкой.
|
| Скорость
крюка, м/мин: |
|
|
| Подъем/опускание: |
|
|
|
1 передача: |
|
8/8 |
| 2
передача: |
|
24/24 |
| Диаметр/ширина
барабана, мм: |
|
|
| -крюка: |
|
400/290 |
| -стрелы: |
|
400/290 |
| Диаметр
троса, мм: |
|
19,5 |
| Длина
стрелы, м: |
|
6,5 |
| Масса
одного противовеса , кг: |
|
850 |
| Количество
противовесов: |
|
до 4 |
| Длина
канатов стрелы и крюка, м: |
|
46 |
| Кратность
полиспастов стрелы и крюка: |
|
4 |
| Максимальный
подъем крюка, мм: |
|
5 760 |
| |
|
|
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Система
смазки двигателя, л |
|
42 |
| Топливный
бак, л |
|
420 |
| Система
охлаждения, л |
|
130 |
| Трансмиссия
с гидросистемой привода навесного
оборудования, л |
|
150 |
| Бортовая
передача трубоукладчика, л |
|
24x2 |
|
|
|
КАБИНА
ТРУБОУКЛАДЧИКА ТГ-221 |
Одноместная,
установленная на резиновых
амортизаторах, с защитой стекол от
обрыва тросов. Шумопоглощающая
обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под
индивидуальный вес и рост оператора
сиденье, вентиляционная установка с
калориферным обогревателем
обеспечивают оператору комфортные
условия труда. Переключение передач
и направления движения
осуществляется одним рычагом.
Управление кинематически
связанными бортовыми фрикционами и
тормозами производится двумя
рычагами, расположенными перед
оператором. Управление лебедками
подъема/опускания крюка и стрелы, а
также механизмом регулирования
положения противовеса
осуществляется тремя рычагами. Все
рычаги управления расположены в
зоне комфорта.
|
| БОРТОВЫЕ ПЕРЕДАЧИ ТРУБОУКЛАДЧИКА ТГ-221
|
| Двухступенчатая,
I-я - ступень - шестерни
внешнего зацепления, II-я ступень -
планетарная (с остановленной
коронной шестерней). Для
обеспечения замены в полевых
условиях ведущая звездочка
выполнена из секторов, которые
крепятся болтами.
|
|
|
|
ХОДОВАЯ ЧАСТЬ ТРУБОУКЛАДЧИКА ТГ-221
|
| Жесткая, с поперечной балкой, с гусеницей, состоящей из штампованных звеньев с уплотненным и смазанным на весь срок службы шарниром, с разъемным замыкающим звеном. Опорные, поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа "DUO-CONE". |
| Количество
опорных катков- |
|
14
(по 7 с каждой стороны) |
| Количество
поддерживающих катков- |
|
4 (по 2 с
каждой стороны) |
| Количество
звеньев в одной гусенице- |
|
42 |
| Ширина
башмака гусеницы, мм- |
|
560 |
| Высота
грунтозацепа, мм- |
|
75 |
| Шаг
звена, мм- |
|
228,6 |
| |

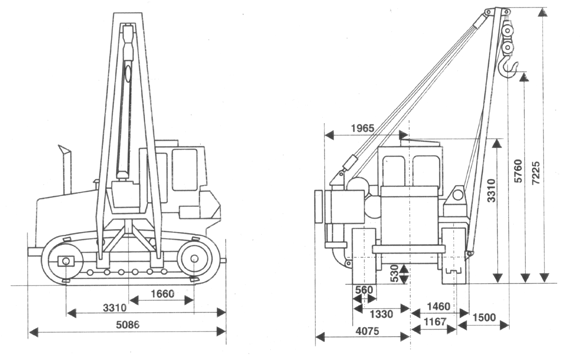

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ
АГРЕГАТА |
|
|
| Грузоподъемность,
т |
|
|
| -на
плече 2,5 м |
|
20 |
| -на
плече 1,22 м |
|
40,984 |
| Скорость
движения, км/час |
|
|
| -вперед |
|
0-10,7 |
|
-назад |
|
0-13,5 |
|
Удельное
давление на грунт, кг/см2 |
|
125 |
| База
трубоукладчика, мм |
|
3
310 |
| Колея,
мм |
|
2 100 |
| Дорожный
просвет, мм |
|
530 |
| Масса
эксплуатационная, кг |
|
не более 35
000 |
|
|
|
|
|
|
|
|
|
|
|
