Бульдозерно-рыхлительный агрегат на базе
трактора Т-50.01 предназначен для выполнения
комплекса работ в промышленном, нефтегазовом,
гидротехническом, дорожном строительстве,
мелиорации, горнодобывающей промышленности в
различных климатических зонах при температуре
окружающего воздуха от +50°до -50°С. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
КТ38-С |
| Завод-изготовитель
|
|
CUMMINS (США) |
| Тип |
|
Дизельный, 4-х тактный, с
непосредственным впрыском топлива, с жидкостным
охлаждением, турбонаддувом |
| Эксплуатационная
мощность, л.с. (кВт) |
|
550 |
| Номинальная
частота вращения, об/мин |
|
1 800 |
| Количество
цилиндров |
|
12V |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
159x159 |
| Удельный расход топлива,
г/кВт.час |
|
236 |
| Расход
масла на угар от расхода топлива |
|
<0,3% |
| Рабочий объем,
л |
|
37,7 |
| Масса,
кг |
|
3 609 |
| |
ГИДРАВЛИЧЕСКАЯ
СИСТЕМА |
Насосы |
|
шестеренные НШ-250 - 2шт., НШ-10 |
Производительность
насосов при номинальной частоте вращения
двигателя, л/мин |
|
650
при 1 800 об/мин |
Установленное давление
предохранительных клапанов, кг/см2: |
|
200 |
Гидроцилиндры
подъема/опускания отвала: |
|
2 |
| - диаметр и ход поршня, мм |
|
180х1600 |
| Гидроцилиндр
перекоса отвала: |
|
|
| - диаметр и ход поршня, мм |
|
280х320 |
| Гидроцилиндры
подъема/опускания рыхлителя: |
|
2 |
| - диаметр и ход поршня, мм |
|
280х630 |
| Гидроцилиндры
изменения угла резания рыхлителя: |
|
2 |
| -диаметр и ход поршня, мм |
|
280х560 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Топливный бак, л |
|
1 320 |
| Симтема
охлаждения, л: |
|
180 |
| Система смазки: |
|
|
| ДВС, л |
|
129 |
| ГТР, КПП, КП, л |
|
350 |
| БР, л |
|
2х50 |
| Гидросистема
навесного оборудования, л |
|
580 |
|
|
|
БУЛЬДОЗЕРНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип отвала |
|
Полусферический
(SU) |
| Ширина отвала, мм |
|
5 520 |
| Высота отвала,
мм |
|
2 425 |
| Объем призмы волочения, м3 |
|
25,5 |
| Максимальный
подъем отвала, мм |
|
1 610 |
| Наибольшее заглубление
отвала, мм |
|
730 |
| Угол
поперечного перекоса отвала в каждую сторону,
град. |
|
10 |
| Масса, кг |
|
12 000 |
|
|
|
| РЫХЛИТЕЛЬНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип рыхлителя |
|
Параллелограмный,
с регулируемым углом рыхления |
| Число зубьев |
|
1 |
3 |
| Максимальная
высота подъема , мм |
|
960 |
1 050 |
| Наибольшее заглубление,
мм |
|
1 760 |
1 150 |
| Регулировка
угла рыхления, град |
|
±14 |
±14 |
| Заглублчющее усилие, кг |
|
32 000 |
34 000 |
| Выглубляющее
усилие, кг |
|
77 200 |
68 000 |
| Масса, кг |
|
9 800 |
12 500 |
|
|
|
|
|
|
КАБИНА
|
Одноместная, установленная на
резиновых амортизаторах. Шумопоглощающая
обивка, большая, обеспечивающая максимальную
обзорность, площадь остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под индивидуальный
вес и рост оператора сиденье, вентиляционная
установка с калориферным обогревателем
обеспечивают оператору комфортные условия
труда. Оборудуется независимым отопителем,
работающим на дизельном топливе. По заказу
потребителя может устанавливаться кондиционер.
|
| |

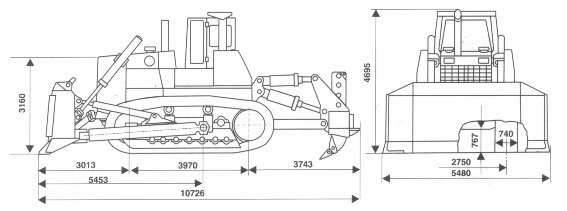

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ АГРЕГАТА |
 |
| Скорости
движения, вперед/назад, км/час: |
|
|
| - I
передача |
|
4,1/5,0 |
| - II передача |
|
7,2/8,7 |
| - III
передача |
|
12,0/14,2 |
| Масса
трактора, кг |
|
69 000 |
| Масса
эксплуатационная агрегата, кг |
|
95 500 |
| Удельное
давление на грунт, кГс/см2 |
|
1,63 |
|
|
|
|
|
|
|
|
