Бульдозерно-рыхлительный агрегат на базе
трактора Т-35.01 предназначен для выполнения
комплекса работ в промышленном, нефтегазовом,
гидротехническом, дорожном строительстве,
мелиорации, горнодобывающей промышленности в
различных климатических зонах при
температуре окружающего воздуха от +50° до
-50°. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
ЯМЗ-850.10,
КТТА19С |
| Завод-изготовитель
|
|
АО
"Автодизель" (г. Ярославль), CUMMINS(США) |
| Тип |
|
Дизельный, 4-х тактный, с
непосредственным впрыском топлива, с жидкостным
охлаждением, турбонаддувом, охлаждением
наддув, воздуха. |
| Эксплуатационная
мощность, л.с. (кВт) |
|
480 (353) |
| Номинальная
частота вращения, об/мин |
|
1900
|
| Количество
цилиндров |
|
ЯМЗ-12,
КТТА-6Р |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
ЯМЗ-140х140,
КТТА-159х159 |
| Удельный
расход топлива, г/кВт.час |
|
ЯМЗ-231,
КТТА-227 |
| Расход
масла на угар от расхода топлива |
|
<0,3%
|
| Рабочий
объем, л |
|
ЯМЗ-25,86,
КТТА-18,85 |
| Масса,
кг |
|
ЯМЗ-2050,
КТТА-1725 |
| |
ГИДРАВЛИЧЕСКАЯ
СИСТЕМА |
Насосы |
|
Шестеренные
НШ-250, НШ-100, НШ-10 |
Производительность
насосов при номинальной частоте вращения
двигателя, л/мин |
|
500
при 1900 об/мин |
Установленное давление
предохранительных клапанов, кг/см?: |
|
200 |
Гидроцилиндры
подъема/опускания отвала: |
|
2 |
| -
диаметр и ход поршня, мм |
|
160х1400 |
| Гидроцилиндр
перекоса отвала: |
|
|
| -
диаметр и ход поршня, мм |
|
220х360 |
| Гидроцилиндры
подъема/опускания рыхлителя: |
|
2 |
| -
диаметр и ход поршня, мм |
|
220х560 |
| Гидроцилиндры
изменения угла резания рыхлителя: |
|
2 |
| -диаметр
и ход поршня, мм |
|
220х500 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Топливный
бак, л |
|
800 |
| Система охлаждения, л |
|
115 |
| Система
смазки: |
|
|
| ДВС, л |
|
ЯМЗ-75, КТТА-59 |
| ГТР, КПП, КП,
л |
|
212 |
| БР, л |
|
2х40 |
| Гидросистема
навесного оборудования, л |
|
450 |
|
|
|
БУЛЬДОЗЕРНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип отвала |
|
Сферический (U) |
Полусферический (SU) |
| Ширина отвала, мм |
|
5 050 |
4 710 |
| Высота
отвала, мм |
|
2 000 |
2 210 |
| Объем призмы
волочения, м? |
|
20,6 |
18,5 |
| Максимальный
подъем отвала, мм |
|
1 600 |
1 610 |
| Наибольшее
заглубление отвала, мм |
|
720 |
730 |
| Угол
поперечного перекоса отвала в каждую сторону,
град. |
|
10 |
10 |
| Масса, кг |
|
8 950 |
8 250 |
|
|
|
|
| РЫХЛИТЕЛЬНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип
рыхлителя |
|
Параллелограмный,
с регулируемым углом рыхления |
| Число зубьев |
|
1 -зубый |
3-х-зубый |
| Максимальная
высота подъема , мм |
|
1 140 |
1 140 |
| Наибольшее
заглубление, мм |
|
1 540 |
900 |
| Регулировка
угла рыхления, град |
|
±14 |
±14 |
| Заглубляющее усилие,
кг |
|
18 000 |
19 100 |
| Выглубляющее
усилие, кг |
|
49 400 |
48 200 |
| Масса, кг |
|
6 120 |
7 555 |
|
|
|
|
КАБИНА
|
|
Одноместная,
установленная на резиновых амортизаторах.
Шумопоглощающая обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами, исключающими
обледенение стекол,
подрессоренное, регулируемое под индивидуальный
вес и рост оператора сиденье, вентиляционная
установка с калориферным обогревателем
обеспечивают оператору комфортные условия
труда. Оборудуется независимым
отопителем, работающим на дизельном топливе. По
заказу потребителя могут устанавливаться
дополнительный автономный отопитель и
кондиционер. |
|
|
|
|
|
|

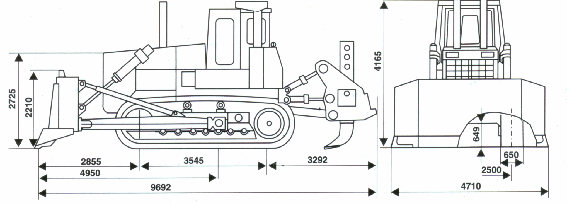

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ АГРЕГАТА |
 |
| Скорости
движения, вперед/назад, км/час: |
|
|
| - I
передача |
|
4,0/4,9 |
| - II
передача |
|
7,2/8,8 |
| - III
передача |
|
11,9/14,3 |
| Масса
трактора, кг |
|
45 000 |
| Масса
эксплуатационная агрегата, кг |
|
61 550 |
| Удельное
давление на грунт, кГс/см? |
|
1,32 |
|
|
|
|
|
|
|
|
