Бульдозерно-рыхлительныи агрегат на базе
трактора Т-330 предназначен для выполнения
комплекса работ в промышленном, нефтегазовом,
гидротехническом, дорожном строительстве,
мелиорации, горнодобывающей промышленности в
различных климатических зонах при температуре
окружающего воздуха от +50°до -50°С. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
8ДВТ-ЗЗОА |
| Завод-изготовитель
|
|
Волгоградский
моторный завод |
| Тип |
|
Дизельный, 4-х тактный, с газотурбинным
наддувом и воздушным охлаждением. |
| Эксплуатационная
мощность, л.с. (кВт) |
|
250 |
| Номинальная
частота вращения, об/мин |
|
1
700 |
| Количество
цилиндров |
|
8V |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
150x160 |
| Удельный
расход топлива, г/кВт.час |
|
230 |
| Расход
масла на угар от расхода топлива |
|
<0,3%
|
| Рабочий
объем, л |
|
22,6 |
| Масса,
кг |
|
2 600 |
| |
ГИДРАВЛИЧЕСКАЯ
СИСТЕМА |
Насосы |
|
Шестеренные НШ-250, НШ-50УЗ-Л |
Производительность
насосов при номинальной частоте вращения
двигателя, л/мин |
|
430
при 1 700 об/мин |
Установленное давление
предохранительных клапанов, кг/см2: |
|
перекос
отвала-160, отвал и рыхлитель-160 |
Гидроцилиндры
подъема/опускания отвала: |
|
2 |
| - диаметр и ход поршня, мм |
|
160х1250 |
| Гидроцилиндр
перекоса отвала: |
|
1 |
| - диаметр и ход поршня, мм |
|
220х300 |
| Гидроцилиндры
подъема/опускания рыхлителя: |
|
2 |
| - диаметр и ход поршня, мм |
|
220х560 |
| Гидроцилиндры
изменения угла резания рыхлителя: |
|
2 |
| -диаметр и ход поршня, мм |
|
220х500 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Топливный
бак, л |
|
670 |
| Система
смазки: |
|
|
| ДВС, л |
|
80 |
| ГТР, КПП, КП,
л |
|
125 |
| БР, л |
|
2х45 |
| Гидросистема
навесного оборудования, л |
|
370 |
|
|
|
БУЛЬДОЗЕРНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип отвала |
|
Полусферический
(SU) |
| Ширина отвала, мм |
|
4 860 |
| Высота
отвала, мм |
|
1 820 |
| Объем призмы
волочения, м3 |
|
13 |
| Максимальный
подъем отвала, мм |
|
1 530 |
| Наибольшее
заглубление отвала, мм |
|
650 |
| Угол
поперечного перекоса отвала в каждую сторону,
град. |
|
12 |
| Масса, кг |
|
7 030 |
|
|
|
| РЫХЛИТЕЛЬНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип
рыхлителя |
|
Параллелограмный,
с регулируемым углом рыхления |
| Число зубьев |
|
1 -зубый |
| Максимальная
высота подъема , мм |
|
950 |
| Наибольшее
заглубление, мм |
|
1 380 |
| Регулировка
угла рыхления, град |
|
±14 |
| Заглубляющее усилие,
кг |
|
15 300 |
| Выглубляющее
усилие, кг |
|
56 400 |
| Масса, кг |
|
6 489 |
|
|
|
КАБИНА
|
|
Одноместная,
установленная на резиновых амортизаторах.
Шумопоглощающая обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами, исключающими
обледенение стекол,
подрессоренное, регулируемое под индивидуальный
вес и рост оператора сиденье, вентиляционная
установка с калориферным обогревателем
обеспечивают оператору комфортные условия
труда. Оборудуется независимым
отопителем, работающим на дизельном топливе. |
|
|
|
|
|
|

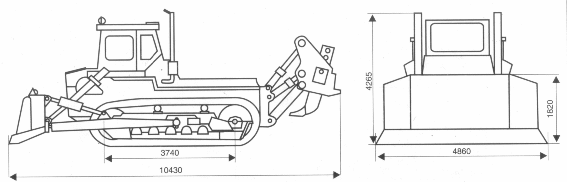

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ АГРЕГАТА |
 |
| Скорости
движения, вперед/назад, км/час: |
|
|
| -
I передача |
|
3,5/2,9 |
| - II
передача |
|
6,4/5,4 |
| -
III передача |
|
13,0/10,8 |
| Масса
трактора, кг |
|
41 800 |
| Масса
эксплуатационная агрегата, кг |
|
54
800 |
| Удельное
давление на грунт, кГс/см2 |
|
1,127 |
|
|
|
|
|
|
|
|
