Бульдозерно-рыхлительный агрегат на базе
трактора Т-20.01 предназначен для выполнения
комплекса работ в промышленном, нефтегазовом,
гидротехническом, дорожном строительстве,
мелиорации, горнодобывающей промышленности в
различных климатических зонах при температуре
окружающего воздуха от +50°до -50°С. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
ЯМЗ-238Б-21,
МТА11-С |
| Завод-изготовитель
|
|
АО
"Автодизель" (г. Ярославль), CUMMINS
(США) |
| Тип |
|
Дизельный, 4-х тактный, с
непосредственным впрыском топлива, с жидкостным
охлаждением, турбонаддувом |
| Эксплуатационная
мощность, л.с. (кВт) |
|
280
(206) |
| Номинальная
частота вращения, об/мин |
|
2
000 |
| Количество
цилиндров |
|
ЯМЗ-8V;
МТА-6Р |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
ЯМЗ-130x140;
МТА-125x147 |
| Удельный
расход топлива, г/кВт. час |
|
ЯМЗ-176;
МТА-155 |
| Расход
масла на угар от расхода топлива |
|
<0,3% |
| Рабочий объем,
л |
|
ЯМЗ-14,86;
МТА-10,8 |
| Масса,
кг |
|
ЯМЗ-1390;
МТА-981 |
| |
ГИДРАВЛИЧЕСКАЯ
СИСТЕМА |
Насос |
|
Двухсекционный,
шестеренный |
Производительность
насосов при номинальной частоте вращения
двигателя, л/мин |
|
235
при 1750 об/мин |
Установленное давление
предохранительных клапанов, кг/см2: |
|
200 |
Гидроцилиндры
подъема/опускания отвала: |
|
2 |
| - диаметр и ход поршня, мм |
|
125х1222 |
| Гидроцилиндр
перекоса отвала: |
|
1 |
| - диаметр и ход поршня, мм |
|
180х310 |
| Гидроцилиндры
изменения угла резания рыхлителя: |
|
4 |
| -диаметр и ход поршня, мм |
|
160х415 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Топливный бак, л |
|
450 |
| Симтема
охлаждения, л: |
|
115 |
| Система смазки: |
|
|
| ДВС, л |
|
ЯМЗ-31;
МТА-33 |
| ГТР, КПП, КП, л |
|
150 |
| БР, л |
|
2х25 |
| Гидросистема
навесного оборудования, л |
|
170 |
|
|
|
БУЛЬДОЗЕРНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип отвала |
|
Сфер. (U) |
П/сфер. (SU) |
| Ширина отвала, мм |
|
4 225 |
3 940 |
| Высота отвала,
мм |
|
1 700 |
1 700 |
| Объем призмы волочения, м3 |
|
11,6 |
10 |
| Максимальный
подъем отвала, мм |
|
1 250 |
1 250 |
| Наибольшее заглубление
отвала, мм |
|
590 |
590 |
| Угол
поперечного перекоса отвала в каждую сторону,
град. |
|
10 |
10 |
| Масса, кг |
|
4 300 |
3 040 |
|
|
|
|
| РЫХЛИТЕЛЬНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип рыхлителя |
|
Многозубный, с
регулируемым углом рыхления |
| Число зубьев |
|
3 -зубый |
| Максимальная
высота подъема , мм |
|
402 |
| Наибольшее заглубление,
мм |
|
780 |
| Регулировка
угла рыхления, град |
|
45 |
| Заглубляющее
усилие, кг |
|
11 800 |
| Выглубляющее
усилие, кг |
|
26 500 |
| Масса, кг |
|
3 575 |
|
|
|
КАБИНА
ТРАКТОРА Т-20.01 |
Одноместная,
установленная на резиновых
амортизаторах. Шумопоглощающая
обивка, большая, обеспечивающая
максимальную обзорность, площадь
остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под
индивидуальный вес и рост оператора
сиденье, вентиляционная установка с
калориферным обогревателем
обеспечивают оператору комфортные
условия труда.
Оборудуется независимым
отопителем, работающим на дизельном
топливе. По заказу потребителя на
трактор может устанавливаться
кондиционер.
|
| |
ХОДОВАЯ
ЧАСТЬ ТРАКТОРА Т-20.01 |
Рама тележки с тремя
катками, опирающимися на резиновые
амортизаторы. Каждая каретка имеет
по два опорных катка,
прокачивающихся на коленчато-образном
рычаге, укрепленном на раме тележки.
Направляющее колесо имеет
внутреннее подрессоривание через
резиновые элементы. Рама тележки
прокачивается относительно оси,
установленной в раме трактора и не
передает ударные нагрузки от
рабочего оборудования, от
переменного тягового усилия
непосредственно на звездочку
бортового редуктора трактора.
Возможность снижения ударных
нагрузок, лучшее сцепление с
грунтом обеспечивает ходовой
системе с микроподрессориванием
лучшие тяговые свойства и повышение
рабочих скоростей без ухудшения
комфорта оператора.
Число опорных катков на
тракторе: 12 (по 6 с каждой стороны).
Число поддерживающих катков
на тракторе: 4 (по 2 скаждой стороны)
|
| |

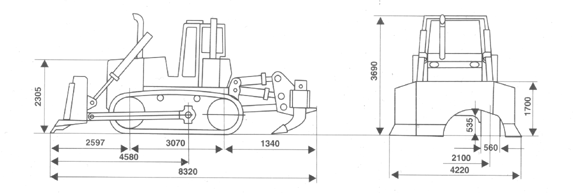

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ АГРЕГАТА |
 |
| Скорости
движения, вперед/назад, км/час: |
|
|
| - I
передача |
|
3,6/4,8 |
| - II передача |
|
6,5/8,5 |
| - III
передача |
|
10,4/13,3 |
| Масса
трактора, кг |
|
26 300 |
| Масса
эксплуатационная агрегата, кг |
|
36
000 |
| Удельное
давление на грунт, кГс/см2 |
|
1,103 |
|
|
|
|
|
|
|
|
