Бульдозерно-рыхлительный агрегат на базе
трактора Т-15.01 предназначен для выполнения
комплекса работ в промышленном, нефтегазовом,
гидротехническом, дорожном строительстве,
мелиорации, горнодобывающей промышленности в
различных климатических зонах при температуре
окружающего воздуха от +50°до -50°С. |
|
|
|
ДВИГАТЕЛЬ
|
| Марка |
|
ЯМЗ-238НД4-1 |
| Завод-изготовитель
|
|
АО
"Автодизель" (г. Ярославль) |
| Тип |
|
Дизельный, 4-х тактный, с
непосредственным впрыском топлива, с жидкостным
охлаждением, турбонаддувом |
| Эксплуатационная
мощность, л.с. (кВт) |
|
240 (176) |
| Номинальная
частота вращения, об/мин |
|
1 900 |
| Количество
цилиндров |
|
8 |
| Диаметр
цилиндра и рабочий ход поршня, мм |
|
130x140 |
|
|
|
| Расход
масла на угар от расхода топлива |
|
<0,3% |
| Рабочий объем,
л |
|
14,86 |
| Масса,
кг |
|
1 390 |
| |
ГИДРАВЛИЧЕСКАЯ
СИСТЕМА |
Насос |
|
НШ -100/50 двухсекционный, шестеренный |
Производительность
насосов при номинальной частоте вращения
двигателя, л/мин |
|
235
при 1 750 об/мин |
Установленное давление
предохранительных клапанов, кг/см2: |
|
200 |
Гидроцилиндры
подъема/опускания отвала: |
|
2 |
| - диаметр и ход поршня, мм |
|
110х1200 |
| Гидроцилиндр
перекоса отвала: |
|
|
| - диаметр и ход поршня, мм |
|
160х310 |
| Гидроцилиндры
подъема/опускания рыхлителя: |
|
2 |
| - диаметр и ход поршня, мм |
|
160х310 |
| Гидроцилиндры
изменения угла резания рыхлителя: |
|
2 |
| -диаметр и ход поршня, мм |
|
160х530 |
|
|
|
| ЗАПРАВОЧНЫЕ |
|
ЕМКОСТИ |
| Топливный бак, л |
|
450 |
| Симтема
охлаждения, л: |
|
115 |
| Система смазки: |
|
|
| ДВС, л |
|
32 |
| ГТР, КПП, КП, л |
|
150 |
| БР, л |
|
2х25 |
| Гидросистема
навесного оборудования, л |
|
220 |
|
|
|
БУЛЬДОЗЕРНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип отвала |
|
Сфер. (U) |
П/сфер. (SU) |
Прямой (S) |
| Ширина отвала, мм |
|
4 180 |
3 820 |
4 050 |
| Высота отвала,
мм |
|
1 560 |
1 520 |
1 490 |
| Объем призмы волочения, м3 |
|
8,5 |
6,8 |
5,8 |
| Максимальный
подъем отвала, мм |
|
1 150 |
1 150 |
1 150 |
| Наибольшее заглубление
отвала, мм |
|
555 |
555 |
555 |
| Угол
поперечного перекоса отвала в каждую сторону,
град. |
|
10 |
10 |
10 |
| Масса, кг |
|
3 320 |
3 110 |
2 980 |
|
|
|
|
|
| РЫХЛИТЕЛЬНОЕ |
|
ОБОРУДОВАНИЕ |
| Тип рыхлителя |
|
Многозубный, с
регулируемым углом рыхления |
| Число зубьев |
|
3 -зубый |
| Максимальная
высота подъема , мм |
|
555 |
| Наибольшее заглубление,
мм |
|
700 |
| Регулировка
угла рыхления, град |
|
45 |
| Масса, кг |
|
3 575 |
|
|
|
КАБИНА
|
Одноместная, установленная на
резиновых амортизаторах. Шумопоглощающая
обивка, большая, обеспечивающая максимальную
обзорность, площадь остекления стеклопакетами,
исключающими обледенение стекол,
подрессоренное, регулируемое под индивидуальный
вес и рост оператора сиденье, вентиляционная
установка с калориферным обогревателем
обеспечивают оператору комфортные условия
труда. Оборудуется независимым отопителем,
работающим на дизельном топливе. По заказу
потребителя может устанавливаться кондиционер.
|
| |
ХОДОВАЯ
ЧАСТЬ |
Рама тележки с тремя катками,
опирающимися на резиновые амортизаторы. Каждая
каретка имеет по два опорных катка,
прокачивающихся на коленчатообразном рычаге,
укрепленном на раме тележки. Направляющее колесо
имеет внутреннее подрессоривание через
резиновые элементы. Рама тележки прокачивается
относительно оси, установленной в раме трактора
и не передает ударные нагрузки от рабочего
оборудования, от переменного тягового усилия
непосредственно на звездочку бортового
редуктора. Возможность снижения ударных
нагрузок, лучшее сцепление с грунтом
обеспечивает ходовой системе с
микроподрессориванием лучшие тяговые свойства и
повышение рабочих скоростей без ухудшения
комфорта оператора. Число опорных катков: 12 (по 6 с
каждой стороны) Число поддерживающих катков: 4 (по
2 с каждой стороны)
|
| |

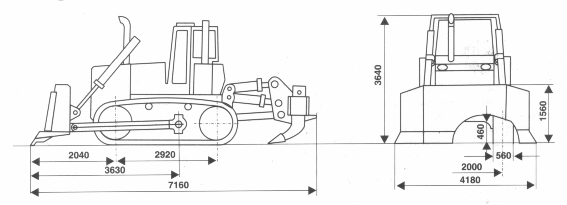

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ГАБАРИТЫ АГРЕГАТА |
 |
| Скорости
движения, вперед/назад, км/час: |
|
|
| - I
передача |
|
3,9/5,1 |
| - II передача |
|
6,9/9,0 |
| - III
передача |
|
11,1/14,2 |
| Масса
трактора, кг |
|
22 220 |
| Масса
эксплуатационная агрегата, кг |
|
28 000 |
| Удельное
давление на грунт, кГс/см2 |
|
0,86 |
|
|
|
|
|
|
|
|
